產品名稱: |

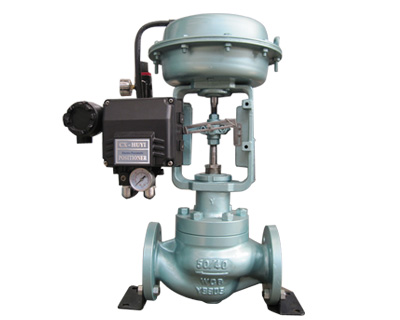

套筒式單座調節閥 |
所屬類別: |
|
查看次數: |
2553 |
|
☆ 公稱壓力:PN16~100, Class150~600 ☆ 公稱通徑:DN40~200 ☆ 設計制造:GB/T4213、GB/T10869 ☆ 結構長度:IEC 60534-3-1 ☆ 法蘭端尺寸:GB/T9113、JB/T79、HG/T20592、HG/T20615、GB/T17241、ASME B16.5 ☆ 閥門的檢查和試驗:GB/T4213、GB/T13927、ASME B16.104 ☆ 結構特征:采用等截面S形流道,頂部導向結構,可調范圍大,調節精度高,閥芯的上下移動由套筒導向,動作平穩,可防止液體發生閃蒸和空化。 ☆閥芯型式:單座套筒式柱塞型閥芯 ☆流量特性:
閥門尺寸 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
閥座尺寸 |
|
|
25 |
|
25 |
32 |
25 |
32 |
40 |
32 |
40 |
50 |
40 |
50 |
65 |
65 |
80 |
100 |
80 |
100 |
125 |
額定Cv值 |
4.0 |
6.3 |
12 |
6.3 |
12 |
21 |
12 |
21 |
30 |
21 |
30 |
50 |
30 |
50 |
85 |
85 |
125 |
200 |
125 |
200 |
310 |
額定行程 |
25 |
38 |
50 |
75 |
☆執行機構:多簧式薄膜執行機構、電動執行機構 ☆閥作用型式:氣開或氣關式;電開或電關式 ☆附件:定位器、手輪機構、閥位傳送器等 ☆ 殼體材料:WCB 、WC1、C5、WC6、WC9、CF8、CF8M、CF3、CF3M ☆ 密封面材料:鐵基合金、鈷基合金、鎳基合金、不銹鋼 |
|
