Dy/D XL智能型電液動插板式雙層卸料閥
特點及用途：
本閥是在翻板式卸灰閥和插板閥的基礎上利用計算機程序研制而成的一種智能控制卸灰閥，能夠?qū)崿F(xiàn)遠控、集控或現場控制，
并能與微機聯接。
本閥是以電動、電液動推桿作動力源，具有卸灰閥隔時間可調，故障自動報警，自動處理，電機自動保護等功能，同時具有
耐磨好，密封可靠，啟閉靈活，操作簡單，適用方便，能在惡劣的工作環境下使用、使用壽命長等特點。本閥廣泛應用于冶金、
礦山、建材、電力、化工等工業生產部門。
主要性能
公稱壓力：0.05MPa 處理物料粒度：0.01-20mm
適用溫度：-20-300 處理物料比重：0.8-2.5t/
閥處理量：0-300t/h處理量自調，可間歇工作 閥全程動作時間：1+60分鐘時間可調
驅動程式：DYT型電液推桿、DT型電動推桿 故障報警：自動報警、卡料自動排除
控制方式：智能控制或手動操作
主要零件材料：
|
閥門 |
插板 |
執行裝置 |
智能控制器 |
|
碳素結構鋼 |
碳鋼、錳鋼 |
電動（電液動）推桿 |
可編程序和單片機處理器 |

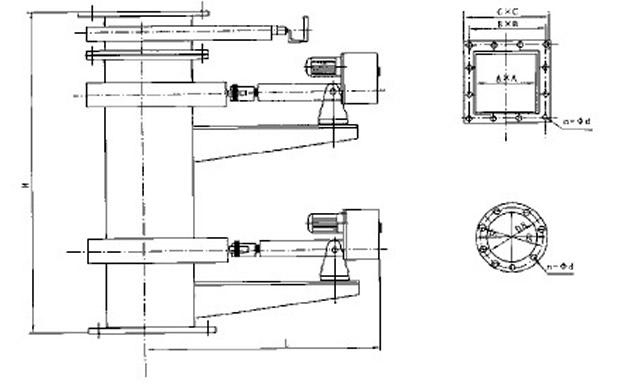

Dy /DXL-I II 型外形及連接尺寸表
|
DN |
外 形 尺 寸 |
|
D |
D1 |
n-Φd |
L |
H |
A×A |
B×B |
C×C |
n-d |
|
150 |
226 |
196 |
8-Φ11 |
800 |
1000 |
150×150 |
200×200 |
230×230 |
8-Φ11 |
|
200 |
280 |
245 |
8-Φ11 |
880 |
1000 |
200×200 |
250×250 |
290×290 |
8-Φ11 |
|
250 |
340 |
300 |
12-Φ11 |
1000 |
1300 |
250×250 |
300×300 |
340×340 |
12-Φ11 |
|
300 |
390 |
350 |
12-Φ13 |
1100 |
1300 |
300×300 |
360×360 |
400×400 |
12-Φ13 |
|
400 |
490 |
450 |
16-Φ13 |
1280 |
1400 |
400×400 |
460×460 |
500×500 |
16-Φ13 |
|
500 |
600 |
560 |
16-Φ13 |
1500 |
1400 |
480×480 |
540×540 |
580×580 |
16-Φ13 |
|
600 |
700 |
670 |
20-Φ15 |
1700 |
1600 |
500×500 |
560×560 |
600×600 |
20-Φ15 |
|
700 |
800 |
760 |
20-Φ15 |
1920 |
1600 |
660×660 |
740×740 |
780×780 |
20-Φ15 |
型號：DyXL-Ⅱ
適用溫度：≤150℃
適用介質：晶粒、干燥粉塵 |
