產品中心 |
 |
|
| 產品名稱: |

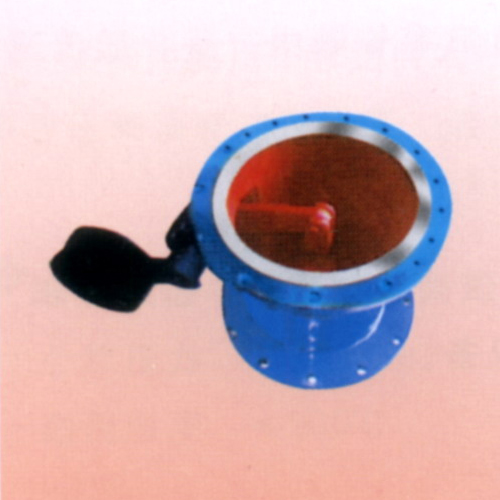

重錘式鐘形卸灰閥 |
| 所屬類別: |
|
| 查看次數: |
2079 |
|
XH46X-8型鐘形卸灰閥用連桿拉動能和多種執行機構配套使用，執行驅動錐形閥塞完成啟閉動作，也適用于自動控制和遠距離操作的場合。
XH46X-8型密封部位為橡膠軟密封，本閥應用于冶煉高爐噴煤系統煤粉輸送控制，XH646X-8型密封部位為閥體本體材料密封，本閥應用于除塵系統塵灰輸送的控制。以上兩種型號鐘形卸灰閥也適用于其它工業爐窯類似的系統中適用。
主要零件材料：
|
零件名稱 |
錐形閥座 |
重錘 |
拉桿 |
錐形鐘 |
密封圈 |
|
材料 |
灰鑄鐵 |
灰鑄鐵 |
優質碳素鋼 |
灰鑄鐵 |
橡膠 |
主要性能：
|
型號 |
XH46W-4 |
XH40X-8 |
|
公稱壓力MPa |
0.4 |
0．8 |
|
密封試驗壓力MPa |
0.44 |
0.88 |
|
強度試驗壓力MPa |
0.6 |
1.2 |
|
啟閉
時間 |
氣動驅動S |
≤15 |
驅 動
源 |
氣動 |
壓縮空氣0.46-6MPa |
|
液動驅動S |
≤24 |
液動 |
壓力油4-6MPa |
|
適用溫度℃ |
≤120℃ |
|
適用介質 |
含煤氣塵灰、煙氣塵灰、煤粉等干燥細粉物料 |

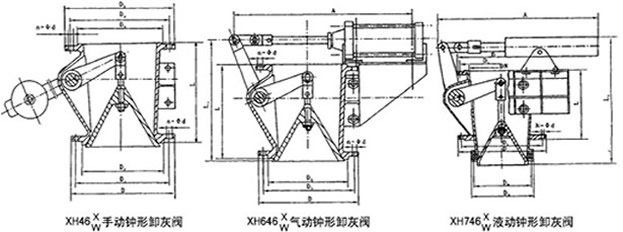

XH6/746X/W-8/4型外形及連接尺寸表：
|
DN |
外 形 尺 寸 |
|
D |
D1 |
D2 |
D3 |
D4 |
D5 |
A |
L |
L1 |
n-Φd |
|
200 |
370 |
280 |
280 |
390 |
350 |
300 |
740 |
350 |
480 |
8-Φ18 |
|
250 |
420 |
330 |
330 |
440 |
400 |
350 |
790 |
400 |
530 |
12-Φ18 |
|
300 |
480 |
380 |
380 |
500 |
460 |
400 |
840 |
450 |
580 |
12-Φ22 |
|
350 |
530 |
440 |
430 |
550 |
510 |
450 |
910 |
500 |
630 |
12-Φ22 |
|
400 |
620 |
490 |
500 |
650 |
600 |
500 |
960 |
525 |
680 |
16-Φ22 |
|
450 |
670 |
570 |
550 |
700 |
650 |
550 |
1010 |
550 |
730 |
20-Φ22 |
|
500 |
720 |
620 |
600 |
750 |
700 |
600 |
1060 |
580 |
770 |
20-Φ26 |
|
600 |
835 |
670 |
700 |
865 |
810 |
700 |
1200 |
680 |
810 |
24-Φ26 |
|
700 |
935 |
800 |
800 |
965 |
910 |
800 |
1300 |
730 |
860 |
24-Φ26 |
|
800 |
1055 |
900 |
900 |
1083 |
1020 |
900 |
1400 |
760 |
890 |
24-Φ30 | 型號：XH46X/W-4/8
規格：DN200—DN800
適用溫度：≤120℃
適用介質：晶粒、干燥粉塵
|
|
