| 產品名稱: |
油田專用平板閘閥 |
| 所屬類別: |
|
| 查看次數: |
2230 |
|
油田專用平板閘閥概述：
系列型號：（K）ZF4（6）3Y（H）
連接方式：法蘭、對焊
密封性質：Y-硬質合金,H-合金鋼
公稱通徑：DN80～200mm
公稱壓力：PN16.0～42.0MPa
驅動方式：手動、齒輪傳動、氣動、電動 、液動
產品采用標準：
|
設計標準 |
JB/T5298、APl6D |
|
|
結構長度 |
法蘭 |
GB/T 12221、JB/T 5298 |
|
|
焊接 |
GB/T 15188.1 |
|
|
連接法蘭 |
GB/T9113、JB/T 79 ANSl 16.5a |
|
|
對焊端 |
GB/T 12224 |
|
|
試驗和檢驗 |
GB/T3927、JB/T 9092 |
|
產品性能規范：
|
適用范圍 |
PN10.0～42.0MPa |
DN25～200mm |
|
適用溫度 |
-29～121℃ |
|
適用介質 |
普通型
|
石油、天然氣、成油品、水等 |
|
抗硫型 |
含H2S、CO2的石油、天然氣等 |
|
連接形式 |
法蘭端、焊接端、卡箍端 |
|
驅動方式 |
手動、電動、氣動等 |
主要零件材料：
|
零件名稱 |
閥體、閥蓋 |
閘板 |
閥桿 |
閥座 |
閥桿螺母 |
填料 |
|
"Z"型 |
WCB、鉻鉬鋼 |
合金鋼（焊硬質合金） |
不銹鋼 |
合金鋼（焊硬質合金） |
鋁青銅 |
聚四氟乙烯、氟橡膠 PTFE、 |
|
"KZ"型 |
抗硫不銹鋼
|

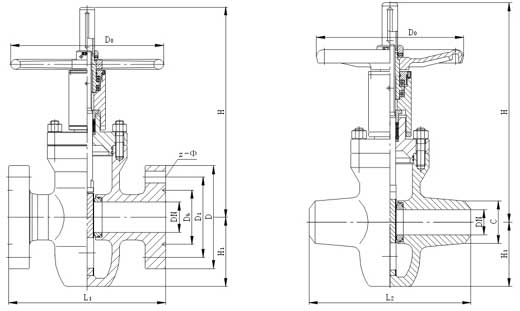

主要外形尺寸型號：
|
公稱壓力 |
DN（mm） |
尺寸 （mm） |
|
L1 |
L2 |
Do |
H1 |
H |
|
10.0
16.0 |
25 |
230 |
216 |
180 |
85 |
344 |
|
32 |
260 |
229 |
220 |
98 |
352 |
|
40 |
260 |
241 |
260 |
110 |
364 |
|
50 |
300 |
310 |
310 |
120 |
379 |
|
65 |
340 |
340 |
350 |
133 |
402 |
|
80 |
380 |
356 |
400 |
158 |
475 |
|
100 |
430 |
432 |
460 |
198 |
482 |
|
125 |
500 |
508 |
460 |
240 |
490 |
|
150 |
550 |
559 |
470 |
260 |
547 |
|
200 |
650 |
660 |
600 |
358 |
616 |
|
20.0
25.0 |
25 |
230 |
254 |
180 |
87 |
344 |
|
32 |
260 |
279 |
220 |
100 |
352 |
|
40 |
260 |
305 |
260 |
112 |
364 |
|
50 |
300 |
368 |
310 |
122 |
379 |
|
65 |
340 |
419 |
350 |
135 |
402 |
|
80 |
380 |
470 |
400 |
160 |
475 |
|
100 |
430 |
546 |
460 |
198 |
482 |
|
125 |
500 |
673 |
460 |
240 |
490 |
|
150 |
550 |
705 |
470 |
260 |
547 |
|
200 |
650 |
832 |
600 |
358 |
616 | |
|
