| 英文名稱：（casing）cap

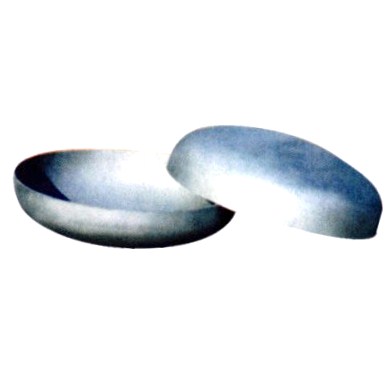

1）介紹
管帽是用于管道終止處對管道封口的一種管件。與壓力容器所使用的封頭不同之處在于管帽的尺寸與管子相配，一般最大為DN1200；管帽形狀為橢圓形。
其他名稱：封頭、堵頭、蓋頭、管子蓋、悶頭。
用途：焊接在管端或裝在管端外螺紋上以蓋堵管子的管件。用來封閉管路，作用與管堵相同。
管帽包括凸形管帽、錐殼、變徑段、平蓋及緊縮口的設計。
凸形管帽包括：半球形管帽、橢圓形管帽、碟形管帽和球冠形管帽。從受力角度看凸形管帽中，從半球形管帽逐漸不好:半球形管帽>橢圓形管帽>碟形管帽>球冠形管帽；但從制造難度上看，半球形管帽<橢圓形管帽<碟形管帽<球冠形管帽,制造難度減弱。
2）工藝流程
鋼板—切割—熱處理—加工坡口—成品—無損檢測—合格品—包裝—儲運（簡單來說就是下料（劃線）-小板拼成大板-成型-無損檢測）。
無損檢測一定要在成型之后檢測，是最終的無損檢測，不可在未成型之前做檢測。
管帽的成形相對簡單，通常采用沖壓成形，使用外模圈和內沖模，內沖模的形狀決定管帽的形狀，將下料后的鋼板經冷壓或熱壓成形。
3）參數
不銹鋼：304、304L、316、316L、321、2520、310、317等材質
通徑：DN15-DN1200
壁厚：SCH5-SCH160
標準：GB/T12459、GB/T13401、ASME B16.9、SH3408、SH3409、HG/T21635、DL/T695、SY/T0510、DIN2617
用途：水、飲料、啤酒、食品、石油化工、核電、機械、醫療設備、化肥、造船、防水處理、管道等
碟形管帽的r處避免拼接，會減薄、高應力。
拼接時焊縫方向要求只允許是徑向和環向。拼接的距離應有要求，為大于3δ，且不小于100mm（焊接熱影響區是個高應力區，并且在該區的化學成分會有燒損。所以要避開高應力區，該區域與厚度有關。根據實踐經驗，應力衰減長度為大于3δ，且不小于100mm）。但制冷設備很難達到這一要求，有其特殊性。
拼接后成型的封頭，拼接焊縫應進行100％射線或超聲波檢測，合格級別隨設備殼體走。最后成型的焊縫檢測級別、比例與設備殼體相同，高了浪費。 |
